Oprava Whirlpool ART 495

Whirlpool ART 495 je vestavná kombinovaná chladnička. Po 8 letech provozu přestala fungovat, ovládací panel byl po zapnutí buď temný či celý svítil. Podle známé poučky za vším hledej kondenzátor, jsem se pustil do opravy.

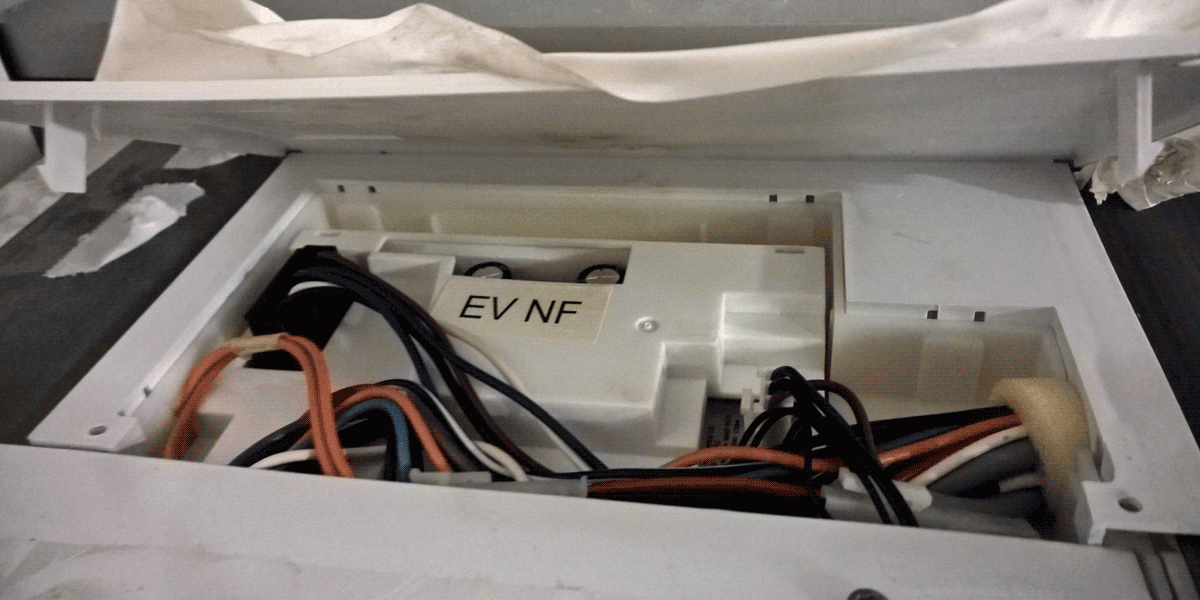

Prvním úkolem bylo najít řídící desku se zdrojem, na pomoc jsem si vzal Google. Deska s elektronikou je pod vrchním plastovým krytem, který byl přilepen papírovou samolepící páskou kolem dokola. Stačilo odpojit konektory a řídící deska byla uvolněna.

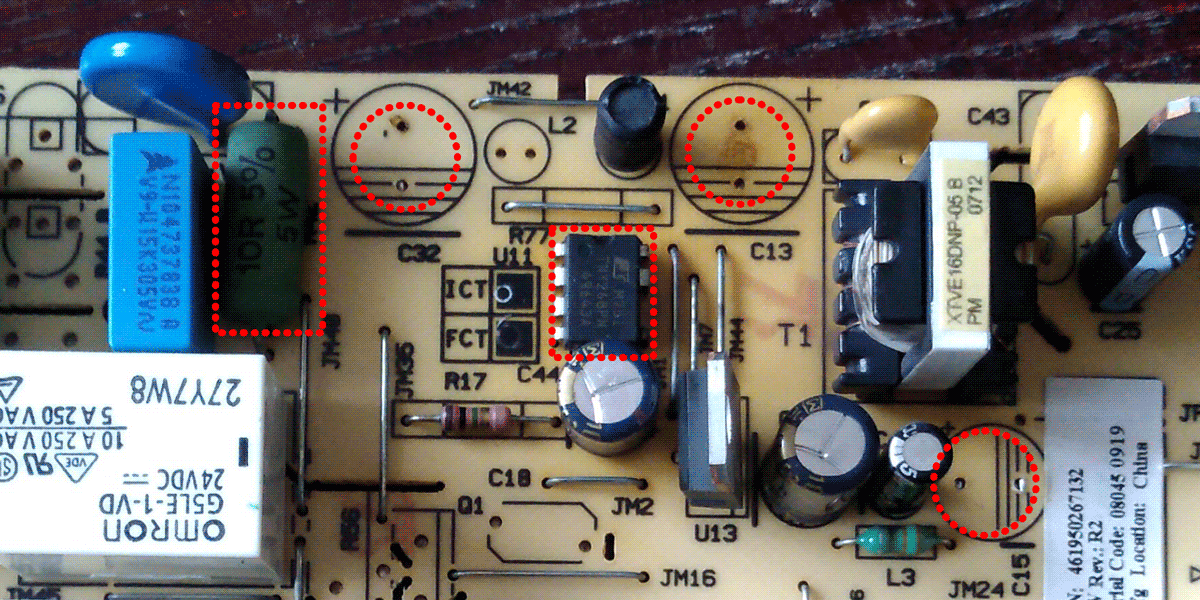

Na první pohled byl nafouknutý lektrolytický kondezátor C13 15M/400V a C15 220M/35V a puklý IO U11 TNY268PN spínaný zdroj. Pro jistotu jsem provedl změření zbývajcích kondezátorů a diod. Změřil jsem i napěťové regulátory LF50 a L7905, vše bylo v pořádku. Při měření vstupní části jsem zjistil, že odpor 10Ohm/5W sloužící jako pojistka byl přepálený. Varistor na vstupu byl v pořádku. Pro jistotu jsem se rozhodl vyměnit i kondenzátor C32 15M/400V. Umístění součástek je na následujícím obrázku, kde již výše uvedené kondezátory byly vypájeny.

Tady je soupiska vyměněných součástek:

  • C13, C32 22M/400V 105C 2ks
  • C15 220M/35V 105C 1ks
  • U11 TNY268PN 1ks
  • drátový odpor 10Ohm/5W 1ks

Po připojení všech kabelů lednice naběhla a je plně funkční.
